概述

Slurm 是一个开源的、容错的、高度可扩展的集群管理和作业调度系统，适用于大规模和小型 Linux 集群。Slurm 的运行不需要内核修改，并且相对自给自足。作为一个集群工作负载管理器，Slurm 有三个关键功能。首先，它为用户分配独占和/或非独占的资源（计算节点）访问权，以便他们在一定时间内进行工作。其次，它提供了一个框架，用于在分配的节点集上启动、执行和监控工作（通常是并行作业）。最后，它通过管理待处理工作的队列来仲裁资源的竞争。可选插件可用于计费、高级预定、群组调度（并行作业的时间共享）、回填调度、拓扑优化资源选择、按用户或银行账户的资源限制以及复杂的多因素作业优先级算法。

架构

Slurm 有一个集中式管理器slurmctld，用于监控资源和工作。也可能有一个备份管理器在发生故障时承担这些责任。每个计算服务器（节点）都有一个slurmd守护进程，可以与远程 shell 相比较：它等待工作，执行工作，返回状态，并等待更多工作。slurmd守护进程提供容错的分层通信。还有一个可选的slurmdbd（Slurm 数据库守护进程），可用于在单个数据库中记录多个 Slurm 管理的集群的计费信息。还有一个可选的slurmrestd（Slurm REST API 守护进程），可用于通过其REST API与 Slurm 进行交互。用户工具包括srun用于启动作业，scancel用于终止排队或正在运行的作业，sinfo用于报告系统状态，squeue用于报告作业状态，以及sacct用于获取有关正在运行或已完成的作业和作业步骤的信息。sview命令以图形方式报告系统和作业状态，包括网络拓扑。还有一个管理工具scontrol可用于监控和/或修改集群的配置和状态信息。用于管理数据库的管理工具是sacctmgr。它可用于识别集群、有效用户、有效银行账户等。所有功能都有 API 可用。

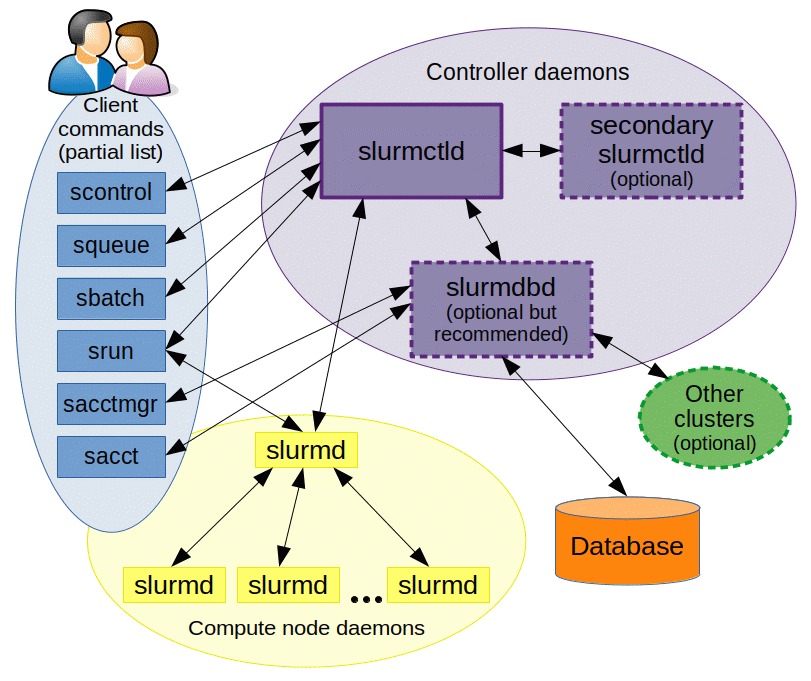

图 1. Slurm 组件

Slurm 具有通用插件机制，可轻松支持各种基础设施。这允许使用构建块方法进行多种 Slurm 配置。这些插件目前包括：

计费存储：主要用于存储有关作业的历史数据。当与 SlurmDBD（Slurm 数据库守护进程）一起使用时，它还可以提供基于限制的系统以及历史系统状态。
能耗收集：收集每个作业或系统中节点的能耗数据。此插件与计费存储和作业账户收集插件集成。
通信认证：提供 Slurm 各个组件之间的认证机制。
容器： HPC 工作负载容器支持和实现。
凭证（数字签名生成）：用于生成数字签名的机制，该签名用于验证作业步骤是否被授权在特定节点上执行。这与用于认证的插件不同，因为作业步骤请求是从用户的 srun 命令发送的，而不是直接从 slurmctld 守护进程发送的，后者生成作业步骤凭证及其数字签名。
通用资源：提供控制通用资源的接口，包括图形处理单元（GPU）。
作业提交：自定义插件，允许对作业要求在提交和更新时进行特定站点的控制。
作业计费收集：收集作业步骤资源利用数据。
作业完成日志：记录作业的终止数据。这通常是由计费存储插件存储的数据的子集。
启动器：控制 'srun' 命令用于启动任务的机制。
MPI：为各种 MPI 实现提供不同的钩子。例如，这可以设置特定于 MPI 的环境变量。
抢占：确定哪些作业可以抢占其他作业以及使用的抢占机制。
优先级：在提交时为作业分配优先级，并在持续的基础上（例如，随着时间的推移）进行调整。
进程跟踪（用于信号）：提供识别与每个作业相关的进程的机制。用于作业计费和信号。
调度器：插件决定 Slurm 如何以及何时调度作业。
节点选择：插件用于确定作业分配所使用的资源。
站点因子（优先级）：在提交时为作业的多因素优先级分配特定的站点因子组件，并在持续的基础上（例如，随着时间的推移）进行调整。
交换机或互连：用于与交换机或互连接口的插件。对于大多数系统（以太网或 InfiniBand），这不是必需的。
任务亲和性：提供将作业及其各个任务绑定到特定处理器的机制。
网络拓扑：基于网络拓扑优化资源选择。用于作业分配和高级预定。

这些 Slurm守护进程管理的实体，如图 2 所示，包括节点，Slurm 中的计算资源，分区，将节点分组为逻辑集，作业，或分配给用户的资源，指定时间段内的分配，以及作业步骤，即作业中的（可能是并行的）任务集。分区可以视为作业队列，每个队列都有各种约束，如作业大小限制、作业时间限制、允许使用的用户等。优先级排序的作业在分区内分配节点，直到该分区内的资源（节点、处理器、内存等）耗尽。一旦作业被分配了一组节点，用户就可以以任何配置在分配内启动并行工作。例如，可以启动一个使用所有分配给作业的节点的单一作业步骤，或者多个作业步骤可以独立使用分配的一部分。Slurm 为分配给作业的处理器提供资源管理，以便可以同时提交多个作业步骤并排队，直到作业的分配内有可用资源。

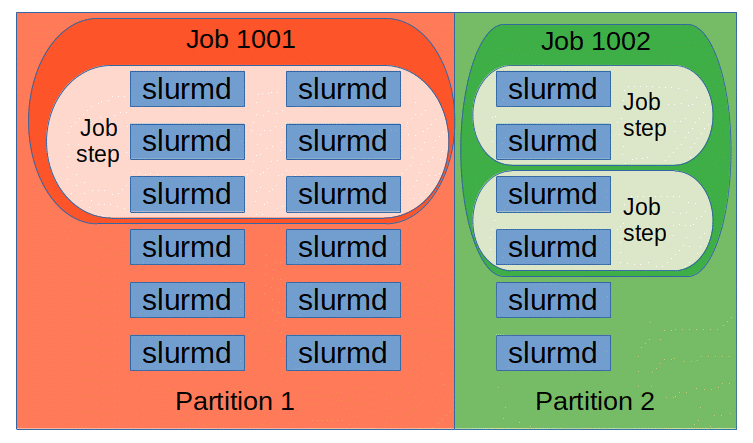

图 2. Slurm 实体

可配置性

监控的节点状态包括：处理器数量、实际内存大小、临时磁盘空间大小和状态（UP、DOWN 等）。其他节点信息包括权重（在分配工作时的偏好）和特性（诸如处理器速度或类型等任意信息）。节点被分组到分区中，分区可以包含重叠的节点，因此最好将其视为作业队列。分区信息包括：名称、关联节点列表、状态（UP 或 DOWN）、最大作业时间限制、每个作业的最大节点数量、组访问列表、优先级（如果节点在多个分区中则很重要）以及共享节点访问策略，具有可选的超额订阅级别以进行群组调度（例如，YES、NO 或 FORCE:2）。位图用于表示节点，调度决策可以通过执行少量比较和一系列快速的位图操作来做出。以下是一个示例（部分）Slurm 配置文件。

#
# 示例 /etc/slurm.conf
#
SlurmctldHost=linux0001  # 主服务器
SlurmctldHost=linux0002  # 备份服务器
#
AuthType=auth/munge
Epilog=/usr/local/slurm/sbin/epilog
PluginDir=/usr/local/slurm/lib
Prolog=/usr/local/slurm/sbin/prolog
SlurmctldPort=7002
SlurmctldTimeout=120
SlurmdPort=7003
SlurmdSpoolDir=/var/tmp/slurmd.spool
SlurmdTimeout=120
StateSaveLocation=/usr/local/slurm/slurm.state
TmpFS=/tmp
#
# 节点配置
#
NodeName=DEFAULT CPUs=4 TmpDisk=16384 State=IDLE
NodeName=lx[0001-0002] State=DRAINED
NodeName=lx[0003-8000] RealMemory=2048 Weight=2
NodeName=lx[8001-9999] RealMemory=4096 Weight=6 Feature=video
#
# 分区配置
#
PartitionName=DEFAULT MaxTime=30 MaxNodes=2
PartitionName=login Nodes=lx[0001-0002] State=DOWN
PartitionName=debug Nodes=lx[0003-0030] State=UP Default=YES
PartitionName=class Nodes=lx[0031-0040] AllowGroups=students
PartitionName=DEFAULT MaxTime=UNLIMITED MaxNodes=4096
PartitionName=batch Nodes=lx[0041-9999]

最后修改于 2021 年 8 月 6 日
